Nel campo dell'automazione industriale e del controllo di processo, i trasmettitori di pressione differenziale con separatore remoto svolgono un ruolo cruciale nel misurare accuratamente la differenza di pressione tra due punti. In qualità di fornitore affidabile di trasmettitori a tenuta remota, sono qui per approfondire il funzionamento interno di questi dispositivi e spiegare come funzionano per fornire misurazioni di pressione affidabili e precise.
Panoramica dei trasmettitori di pressione differenziale con separatore remoto
Un trasmettitore di pressione differenziale con separatore remoto è uno strumento utilizzato per misurare la pressione differenziale tra due punti di processo. È costituito da tre componenti principali: l'elemento sensibile, i separatori remoti e la custodia dell'elettronica. L'elemento sensibile è responsabile del rilevamento della differenza di pressione, mentre i separatori remoti agiscono come una barriera tra il fluido di processo e l'elemento sensibile, proteggendolo da fluidi corrosivi, viscosi o ad alta temperatura. L'alloggiamento dell'elettronica contiene il circuito di elaborazione del segnale che converte la misurazione della pressione in un segnale elettrico, che può quindi essere trasmesso a un sistema di controllo o ad altri dispositivi di monitoraggio.
Come funzionano i trasmettitori di pressione differenziale con tenuta remota
Il funzionamento di un trasmettitore di pressione differenziale con separatore remoto può essere suddiviso in diversi passaggi chiave:
-
Trasmissione della pressione: La pressione di processo viene applicata ai separatori remoti, che in genere sono costituiti da un materiale della membrana come acciaio inossidabile o Hastelloy. La pressione provoca la deflessione del diaframma, che a sua volta comprime o espande il fluido di riempimento all'interno del tubo capillare che collega il separatore remoto all'elemento sensibile.
-
Elemento sensibile: L'elemento sensibile, solitamente un estensimetro o un sensore capacitivo, rileva la variazione di pressione del fluido di riempimento. La variazione di pressione provoca un corrispondente cambiamento nelle proprietà elettriche dell'elemento sensibile, come resistenza o capacità.
-
Conversione del segnale: L'alloggiamento dell'elettronica contiene il circuito di condizionamento del segnale che converte la variazione delle proprietà elettriche dell'elemento di rilevamento in un segnale elettrico proporzionale, generalmente una corrente di 4-20 mA o un segnale digitale. Questo segnale viene quindi trasmesso al sistema di controllo o ad altri dispositivi di monitoraggio.
-
Calibrazione e compensazione: Per garantire misurazioni accurate e affidabili, i trasmettitori di pressione differenziale con separatore remoto sono calibrati in fabbrica per tenere conto di fattori quali temperatura, pressione e altitudine. Inoltre, alcuni trasmettitori sono dotati di algoritmi di compensazione avanzati che correggono le non linearità e altri errori che possono verificarsi durante il funzionamento.
Vantaggi dei trasmettitori di pressione differenziale con tenuta remota
I trasmettitori di pressione differenziale con separatore remoto offrono numerosi vantaggi rispetto ai trasmettitori di pressione tradizionali:
-
Protezione dell'elemento sensibile: I separatori remoti agiscono come una barriera tra il fluido di processo e l'elemento sensibile, proteggendolo da fluidi corrosivi, viscosi o ad alta temperatura. Ciò prolunga la durata dell'elemento sensibile e riduce il rischio di danni o guasti.
-
Misurazioni accurate in ambienti difficili: I trasmettitori con separatore remoto sono in grado di fornire misurazioni accurate in ambienti difficili dove i trasmettitori di pressione tradizionali potrebbero non essere adatti. Ad esempio, possono essere utilizzati in applicazioni in cui il fluido di processo è sporco, abrasivo o contiene solidi.
-
Installazione e manutenzione facili: I trasmettitori con separatore remoto sono relativamente facili da installare e manutenere. I separatori remoti possono essere montati direttamente sulla tubazione di processo o sul serbatoio, eliminando la necessità di tubi o raccordi aggiuntivi. Ciò riduce il rischio di perdite e semplifica il processo di installazione.
-
Versatilità: I trasmettitori con separatore remoto sono disponibili in una varietà di configurazioni e materiali per adattarsi a diverse applicazioni e requisiti di processo. Ad esempio, possono essere utilizzati in applicazioni in cui il fluido di processo è corrosivo, ad alta pressione o ad alta temperatura.
Applicazioni dei trasmettitori di pressione differenziale con sigillo remoto
I trasmettitori di pressione differenziale con separatore remoto vengono utilizzati in un'ampia gamma di settori e applicazioni, tra cui:
-
Petrolio e gas: Nell'industria del petrolio e del gas, i trasmettitori con separatore remoto vengono utilizzati per misurare la pressione differenziale su filtri, separatori e altre apparecchiature. Vengono utilizzati anche per monitorare il livello dei fluidi nei serbatoi e nei recipienti.
-
Chimico e Petrolchimico: Nell'industria chimica e petrolchimica, i trasmettitori con separatore remoto vengono utilizzati per misurare la pressione differenziale tra reattori, scambiatori di calore e altre apparecchiature. Vengono utilizzati anche per monitorare la portata dei fluidi nelle tubazioni.
-
Generazione di energia: Nel settore della produzione di energia, i trasmettitori con separatore remoto vengono utilizzati per misurare la pressione differenziale attraverso caldaie, condensatori e altre apparecchiature. Vengono utilizzati anche per monitorare il livello dell'acqua nei serbatoi e nei recipienti.
-
Alimenti e bevande: Nell'industria alimentare e delle bevande, i trasmettitori con separatore remoto vengono utilizzati per misurare la pressione differenziale su filtri, pompe e altre apparecchiature. Vengono utilizzati anche per monitorare il livello dei fluidi nei serbatoi e nei recipienti.
Le nostre offerte di prodotti
In qualità di fornitore leader di trasmettitori con separatore remoto, offriamo un'ampia gamma di prodotti per soddisfare le esigenze di diversi settori e applicazioni. Il nostro portafoglio prodotti comprende:

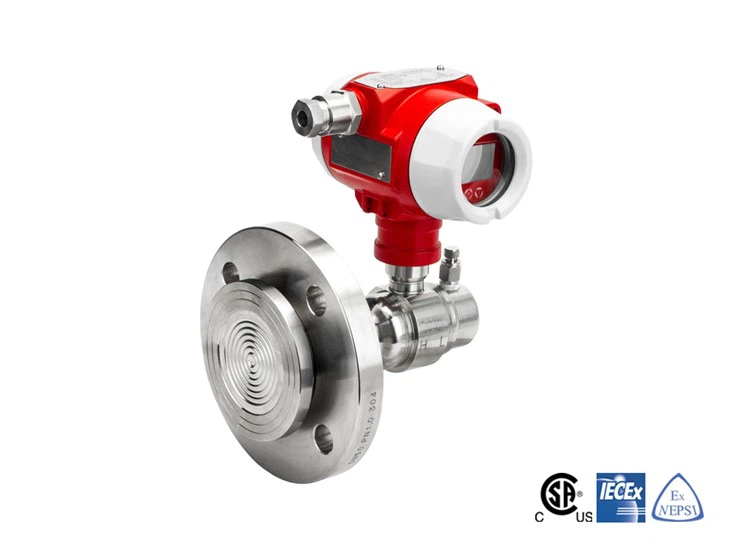

- Trasmettitore di pressione differenziale SMP858-NST: Questo trasmettitore di pressione differenziale ad alte prestazioni è progettato per l'uso in una varietà di applicazioni industriali. Presenta una struttura robusta, un'elevata precisione e un'eccellente stabilità a lungo termine.

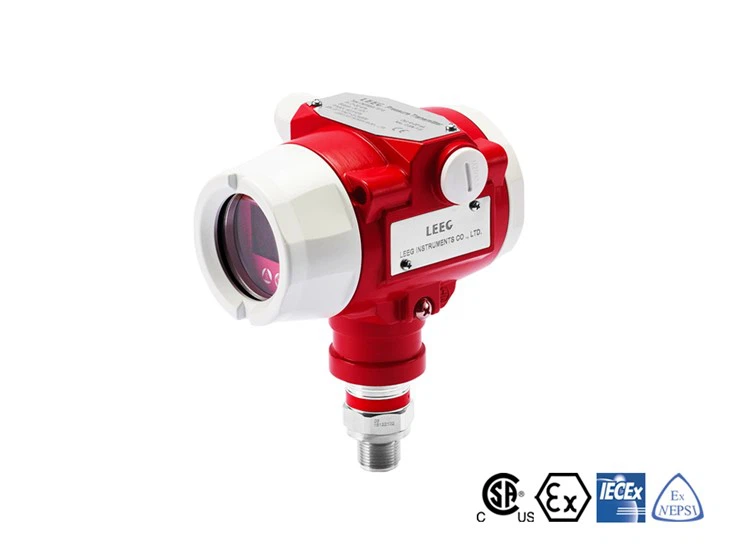

- Trasmettitore di pressione assoluta DMP305X-TST-S: Questo trasmettitore di pressione assoluta è ideale per applicazioni in cui è necessario misurare la pressione rispetto a un vuoto perfetto. Offre elevata precisione, tempi di risposta rapidi ed eccellente affidabilità.
- Trasmettitore di pressione relativa SMP858-TST-S: Questo trasmettitore di pressione relativa è progettato per l'uso in applicazioni in cui è necessario misurare la pressione rispetto alla pressione atmosferica. Presenta un design compatto, elevata precisione ed eccellente stabilità a lungo termine.
Contattaci per l'approvvigionamento e la negoziazione
Se siete alla ricerca di trasmettitori di pressione differenziale con separatore remoto di alta qualità, vi invitiamo a contattarci per l'approvvigionamento e la negoziazione. Il nostro team di esperti è pronto ad assistervi nella scelta dei prodotti giusti per le vostre esigenze specifiche e a fornirvi prezzi competitivi e un eccellente servizio clienti. Che tu sia una piccola impresa o una grande azienda, ci impegniamo ad aiutarti a raggiungere i tuoi obiettivi e garantire il successo dei tuoi progetti.
Riferimenti
- "Manuale sulla misurazione della pressione industriale" di Peter Swain
- "Tecnologia della strumentazione di controllo del processo" di Curtis D. Johnson
- Documentazione del prodotto del produttore per trasmettitori di pressione differenziale con separatore remoto
